Anwendungen
Kartonrahmenarten und Sonderausführungen

  • Farbnebelabscheidung in Lackieranlagen und Farbspritzständen
  • Als Vorfilter von „Paint-Stop“ – Farbnebelabscheidern zur Standzeitverlängerung
  • Bei Produkten wie Primer, Füller, 2K-Lacke, Polyester, Wachs, Teer, Leim, Klebstoffe, Teflon, Polyurethan, Silikon sowie auch Schokolade

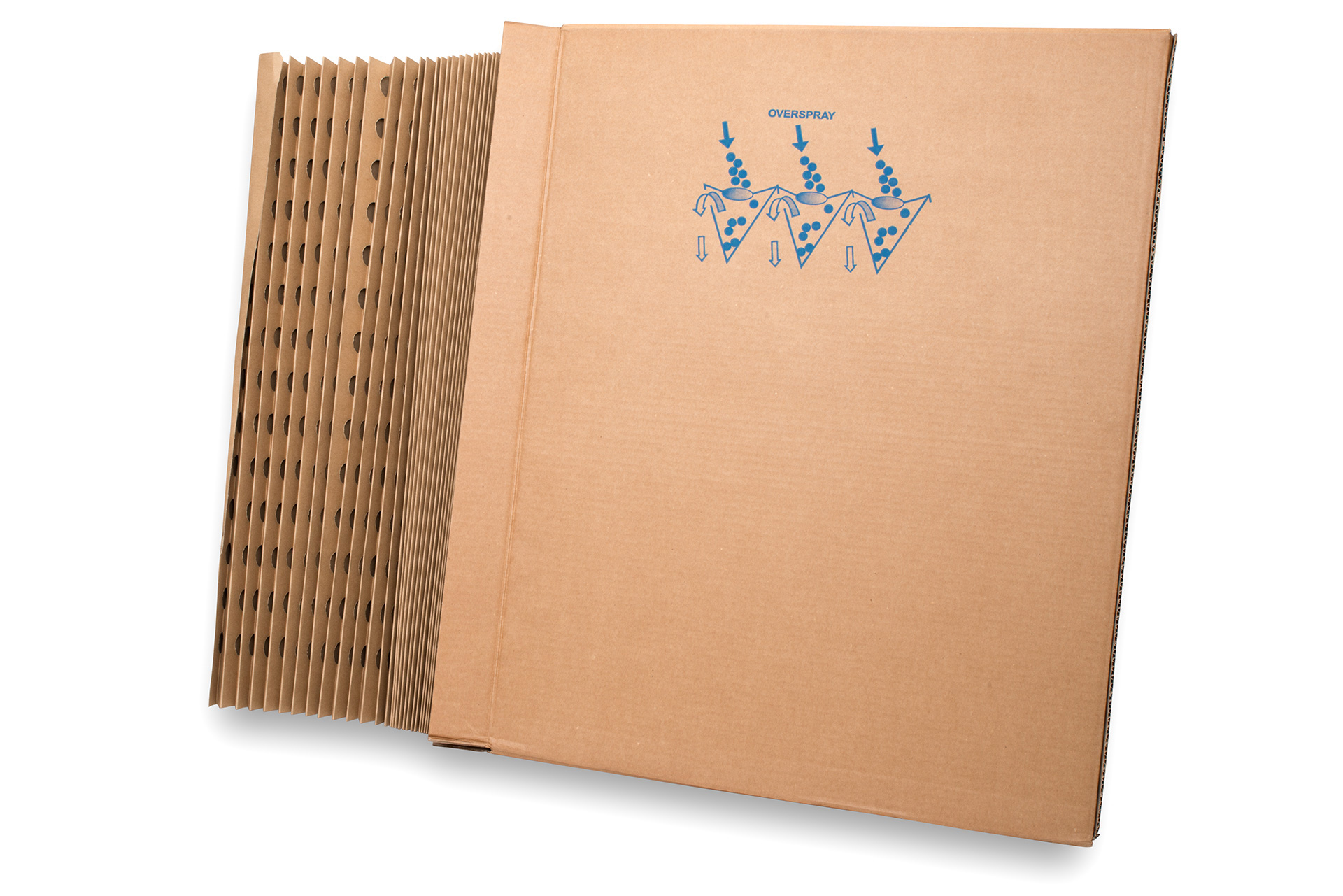

Papierfaltfilter in Z-Form für Farbnebelabscheidung

Leistungsdaten

Art der Farbe Abscheidegrad %
Wärmeaushärtend mit hohem Feststoffanteil 97,0 – 98,1
Wärmeaushärtend 93,0 – 94,5
Schnelltrocknend 96,0 – 96,9
Epoxyd 2-Komponenten 91,0 – 93,5

Papierfaltfilter Abmessungen

H 100 x L 1038 cm = 10 m2, 270 Falten
H 90 x L 1115 cm = 10 m2, 290 Falten
H 75 x L 1346 cm = 10 m2, 350 Falten

Technische Eigenschaften

Empfohlene Anströmgeschwindigkeit: 0,5 – 1,0 m/s
Anfangsdruckdifferenz bei 0,75 m/s : 30 Pa
Empfohlene Enddruckdifferenz: 130 Pa (möglich bis ca. 250 Pa)
Temperaturbeständigkeit: bis 180 Grad
Empfohlene Anzahl der Falten je Papierfaltfilter: 26 pro Meter

Papierfaltfilter in Z-Form für Farbnebelabscheidung Andrea Filter ECO Filter Faltkartonfilter

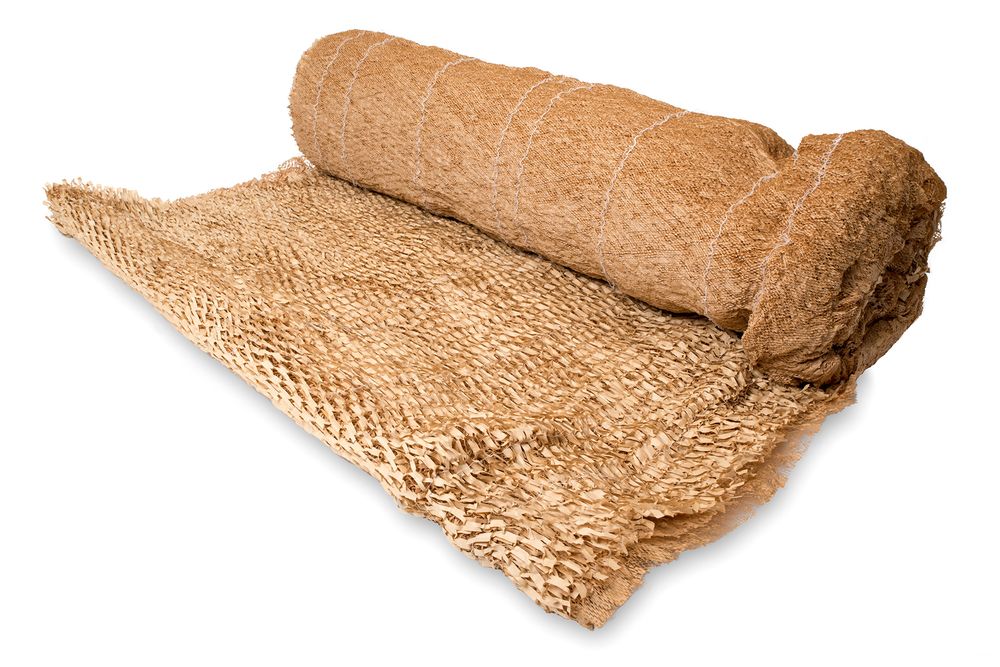

Papierfilter Wabenfilter / Columbus Filter

Der Columbusfilter besteht aus 5 bis 8 Papierlagen (z. T. aus Recycling-Beständen). Er wird in Farbnebelabsauganlagen mit Trockenabscheidung eingesetzt.

Vorteile:

  • Höhere Aufnahmekapazität
  • Weniger Produktionsstillstand
  • Höherer Abscheidegrad
  • Optimales Rendement des Filters
  • Weniger chemischer Abfall
  • Erhebliche Kostensenkungen

Lieferbar in 4 verschiedenen Ausführungen:
6 Lagen Papier (ohne Polyestervliess), 1,07x12m, Standard
5 Lagen Papier mit Polyestervliess, 1,07x10m, Supra II
8 Lagen Papier (ohne Polyestervliess), 1,07x10m, High Capacity
7 Lagen Papier mit Polyestervliess, 1,07x10m, High Capacity Supra II

Papierfilter Wabenfilter Columbus-Filter Farbnebelfilter

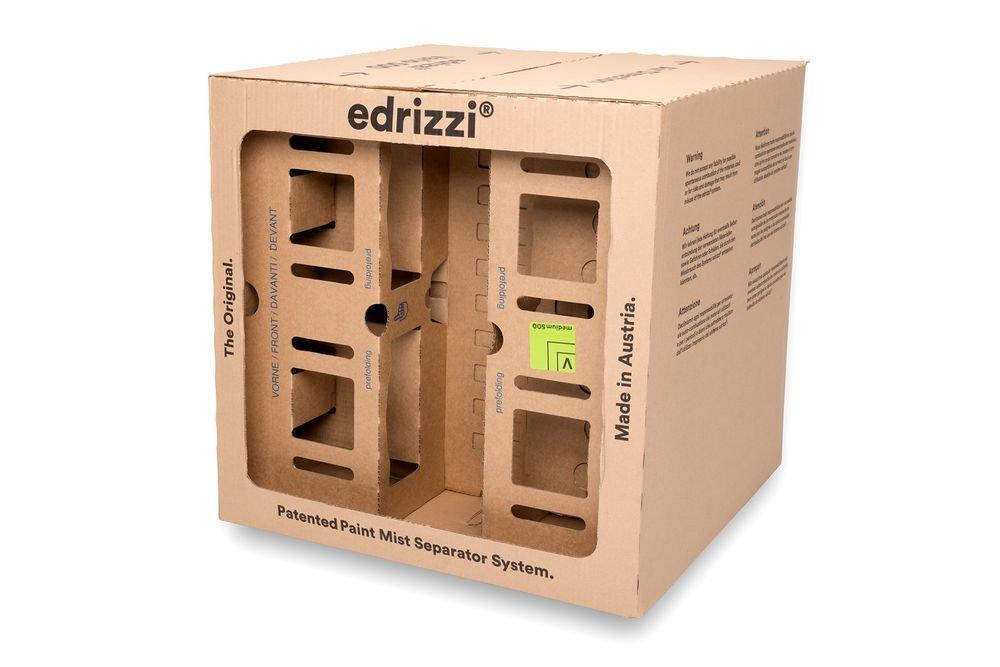

edrizzi Farbnebelabscheider

edrizzi® ist ein seit 2003 patentiertes System zur Farbnebelabscheidung im Lackierbereich. Die Basis des Systems ist ein handlicher Kubus, gefertigt aus natürlich nachwachsendem Rohstoff, Wellpappe. Flexibel in der Handhabung und einfach in der Nachrüstung verfügt edrizzi® über eine hohe Aufnahmekapazität und ist in den meisten Fällen kostengünstig in der Verbrennungsanlage zu entsorgen.

Wirtschaftlichkeit

Die Umstellung von Nass- auf Trockenlackierung senkt durch Umluftbetrieb die Kosten in der Lackierung um ein Vielfaches:

  • Einsatz von Wasser zur Overspray-Abscheidung entfällt
  • Teure Lackschlammentsorgung als Sondermüll entfällt
  • Kosten- und zeitintensive Lackschlammaustragung entfällt
  • Einsatz von Chemikalien (Koagulierungsmittel, Entschäumer und Bakterizide, etc.) entfällt
  • Korrosion der Kabinentechnik wird reduziert
  • Ohne Pumpentechnik entfallen Wartungskosten
  • Reinigungskosten der Anlage werden reduziert
  • Sparsame Lieferung und Lagerung durch zerlegte Boxen
edrizzi Farbnebelabscheider Faltkartonfilter
